ma billy-bo robot

Message  bgibbons le Mar 22 Jan - 11:27

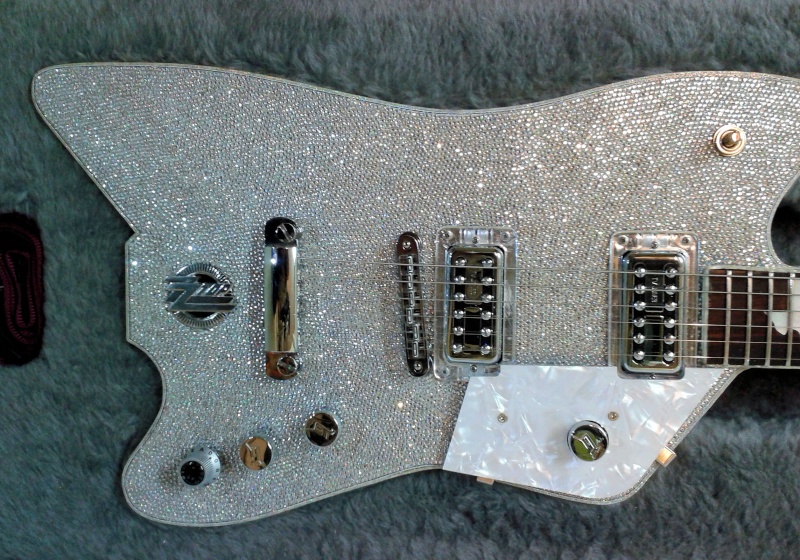

voici ma réplique billy-bo robotisée faite maison, d ' après une photo .

corps : acajou
table : érable recouverte de + de 25000 faux diamants collés un par un
manche : érable
touche : palissandre avec incrustation en nacre véritable
mécaniques : système robot TRONICAL ®
micros : TV JONES ® powertron et powertron+










avatar
bgibbons

Messages : 62
Date d'inscription : 22/01/2013

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  Frank le Mar 22 Jan - 11:28

Magnifique! je suis en admiration. cheers

_________________
FACEBOOK : Zz Top ForumFrance
avatar
Frank
Admin

Messages : 517
Date d'inscription : 29/03/2011
Age : 32
Localisation : Lot-et-Garonne

http://zztop.zztop.over-blog.com/

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  Baudry Etienne le Mar 22 Jan - 11:35

Moi aussi, je suis sur le cul ! Bravo. Le corps est-il creux? affraid
avatar
Baudry Etienne
Admin

Messages : 168
Date d'inscription : 18/07/2011
Age : 42
Localisation : Nantes

http://www.amibois44.fr

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  bgibbons le Mar 22 Jan - 12:25

Baudry Etienne a écrit:Moi aussi, je suis sur le cul ! Bravo. Le corps est-il creux? affraid

merci.
oui, le corps est creux, mais elle pèse son poids quand même ( l ' érable fait 12 mm d ' epaisseur + le kit robot)je transmets les photos de la fabrication du forum gretsch ®️ :



j ' ai un faible pour le modèle en blanc :


donc, je suis parti d ' une photo, que j ' ai convertie en dessin puis j ' ai imprimé à l ' échelle 1 :


, puis, découpe du gabarit dans du médium :

, découpe du corps dans une pièce d ' acajou:

, découpage grossier

avant de passer la défonceuse et la fraise à copier, puis arrondir les bords sur l ' arrrière du corps

, viennent après les défonces des cavités et les passages des fils

et collage de la table en érable ( 2 morceaux)

usinage pour les filets :




et usinage des défonces :


hier, usinage de la touche :



...il y a un petit espace entre les nacres et le bois qui sera comblé...

y a pu qu'à radiuser tout ça et scier l ' emplacement des frettes avant de coller la touche..

radiusage de la touche :

traçage des frettes

sciage à 2 mm de profondeur

touche pré frettée et passée à l ' huile de citron :


aujourd 'hui, j ' ai pas chômé :

découpe de la tête et perçage des mécaniques du kit robot



collage de la touche, mais avant, découpe du talon




frettage du manche




planéité à la cale à radius ( méthode du marqueur...)

le filet du manche viendra affleurer les frettes à la manière de gib***n...


mise en forme des frettes , microponçage et polissage au touret à pôlir



CA COMMENCE A RESSEMBLER A KEKCHOZ :



quelques avancées sur mes travaux :










reçu les micros avant hier ! bounce
TV JONES POWERTRON ET POWERTRON PLUS !

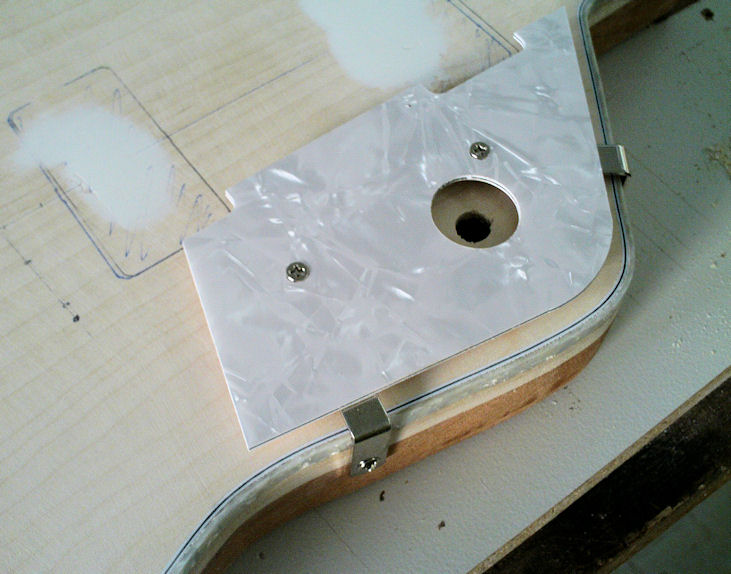

défonces des micros et collage du manche :




flight case trouvé sur la bay :



première couche de mousse recouverte de moumoute :


deuxième couche de mousse découpée au fil à chaud et recouverte de moumoute . le support du manche est en polystyrène .

application du fondur puis ponçage au papier de verre grain 800 à l ' eau :



mise en apprêt :



mise en peinture...puis ponçage en surface...




...et vernis ( 1ère couche )





je suis en train d ' en finir une autre tout acajou ( creux) avec une table de 5 mm et un manche de les paul ®️ standard et finition goldtop. j' ouvrirais un topic pour elle...
avatar
bgibbons

Messages : 62
Date d'inscription : 22/01/2013

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  Frank le Mar 22 Jan - 12:27

Shocked affraid en fait il ne manque plus que moi à m'en fabriquer une!! maus quand je voie tous sa .....

Bon travail!

_________________
FACEBOOK : Zz Top ForumFrance
avatar
Frank
Admin

Messages : 517
Date d'inscription : 29/03/2011
Age : 32
Localisation : Lot-et-Garonne

http://zztop.zztop.over-blog.com/

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  Baudry Etienne le Mar 22 Jan - 15:58

Tiens, ça me donne une idée, je vais mettre des photos des gabarits fabriqués pour réaliser la mienne. Un peu différent, j'ai fait faire les plans chez Guitarplans unlimited,et j'ai procédé différemment pour la fabrication:
la table érable est faite de 3 plis de 2 mm en collage croisé
le corps est complètement creux
le manche est renversé de 2° par rapport au corps
Par contre, ton étui est vraiment cool, le mien étant trop lourd, bien qu'il soit en CP de 3 mm.

Félicitations pour cette belle copie. Smile
avatar
Baudry Etienne
Admin

Messages : 168
Date d'inscription : 18/07/2011
Age : 42
Localisation : Nantes

http://www.amibois44.fr

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  bgibbons le Mar 22 Jan - 16:38

merci.
mets tes photos.
avatar
bgibbons

Messages : 62
Date d'inscription : 22/01/2013

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  Baudry Etienne le Mar 22 Jan - 17:39

Les photos de ma Billy-bo sont dans le sujet "clône Billy-Bo" et "Billy-Bo la suite" si tu n'es pas encore allé les voir. Photos gabarits un peu plus tard. study
avatar
Baudry Etienne
Admin

Messages : 168
Date d'inscription : 18/07/2011
Age : 42
Localisation : Nantes

http://www.amibois44.fr

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  Baudry Etienne le Mar 22 Jan - 18:55

Voilà donc les photos de mes gabarits, que je garde précieusement.

Les gabarits de tête, manche, perçage mécaniques, défonce micros...

Un autre pour le corps

Et un corps de Telecaster dont je ne me servirai pas (le bois ne sonne pas assez à mon goût)

Le gabarit pour micros est aux dimensions TV Jones (en English mount) mais finalement j'ai opté pour des Seymour Pearly Gates, plus accessibles.
J'allais oublier le grand gabarit avec la Billy-bo en négatif: il a servi pour le défonçage du corps( grosse défonçeuse ave mèche de 22 mm et bague de copiage de 30 mm)
avatar
Baudry Etienne
Admin

Messages : 168
Date d'inscription : 18/07/2011
Age : 42
Localisation : Nantes

http://www.amibois44.fr

Revenir en haut Aller en bas

Re: ma billy-bo robot

Message  Baudry Etienne le Jeu 24 Jan - 14:24

FrankAdmin a écrit: Shocked affraid en fait il ne manque plus que moi à m'en fabriquer une!! maus quand je voie tous sa .....

Bon travail!
En te débrouillant t'es pas obligé d'acheter tout l'outilage de lutherie type limes à frettes et autres. Tu peux trouver des manches tous faits et frettés (Allparts sous licence, pour les manches vissés type strat ou tele). Il y aussi les kits complets à monter et finir (ça te donne déjà une approche de la lutherie).Ne te décourage pas. cheers
avatar
Baudry Etienne
Admin

Messages : 168
Date d'inscription : 18/07/2011
Age : 42
Localisation : Nantes

http://www.amibois44.fr

Revenir en haut Aller en bas
